Воздействие высоких температур при пожаре снижает механическую прочность металла. Резко возрастают риски человеческих жертв, материальных потерь, обрушения здания. Существует несколько видов пассивной огнезащиты несущих металлоконструкций зданий промышленного и гражданского назначения. Нередко на одном объекте применяются несколько видов огнезащиты. Рассмотрим несколько надежных и эффективных решений.

Чтобы обеспечить максимальную защиту здания или сооружения от разрушающего воздействия огня необходимо выполнить определенные работы на этапе проектирования новых объектов и реконструкции эксплуатируемых зданий:

1. Проанализировать конструктивные особенности несущих конструкций;

2. Выбрать тип пассивной огнезащиты для обеспечения требуемой огнестойкости;

3. На основе сертификатов, подтверждающих огнезащитную эффективность материалов и расчетных таблиц, определить необходимую толщину огнезащитного покрытия, учитывая особенности объекта, конструктивные решения и существующие нагрузки на конструкции;

4. Рассчитать теоретический и/или практический расход огнезащитного материала;

5. Описать технологический процесс проведения работ по огнезащите с указанием необходимого оборудования.

При выборе типа огнезащитного материала сопоставляют степень огнестойкости зданий, сооружений и пожарных отсеков и предел огнестойкости строительных конструкций. Подробнее информация представлена в таблице 1,  NCM E.03.02-2014, "PROTECŢIA ÎMPOTRIVA INCENDIILOR A CLĂDIRILOR ŞI INSTALAŢIILOR":

Gradul de rezistenţă lа foc аl clădirilor	Limita de rezistenţă lа foc а elementelor de construcţie, minimum
	Предел огнестойкости строительных конструкций, не менее
Степень огнестой- кости здания	Elemen- tele por- tante ale clădirilor	Pereţi exteriori nepor- tanţi	Planşee intermediare inclusiv аlе podului şi deasupra subsolului	Elementele acoperi- şurilor fără pod		Casele de scări
				Элементы бесчер- дачных покрытий		Лестничные клетки
	Несущие элемен- ты зда- ния	Наруж ные не несу- щие стены	Перекры- тия между- этажные (в.т.ч. чер- дачные и над подва- лами)	Podine (inclusiv сu termo- izolanţi)	Ferme, grinzi, lonje- roane	Pereţi interi- ori	Rampele şi podestele scărilor
				Настилы, в.т.ч. с утеплите- лем	Фермы, балки, прогоны	Внут- ренние стены	Марши и лестнич- ные пло- щадки
Specială Особая	R 240 K0	E45 K0	REI 120 K0	RE 60 K0	R120 K0	REI 240 K0	R 60 K0
I	R 120 K0	E30 K0	REI 60 K0	RE 30 K0	R 30 K0	REI 120 K0	R 60 K0
II	R 90 K0	E15 K1	REI 45 K1	RE 15 K1	R 30 K1	REI 90 K0	R 60 K0
III	R 45 K1	E15 K2	REI 45 K1	RE 15 K1	R 15 K1	REI 60 K1	R 45 K1
IV	R 15 K2	E15 K3	REI 15 K2	n.n/н.н	n.n/н.н	REI 45 K2	R 15 K2
V	Nu se normează
	Не нормируется



На  рынке наиболее распространены огнезащитные материалы, которые наносятся сухим или влажным способом.

К первому типу относятся разнообразные плиты или сборные детали, такие как минераловатные и вермикулитовые плиты, гипсовая штукатурка и т.д. Они могут быть жесткими, мягкими и рулонными и крепятся к металлоконструкциям с помощью крепежных элементов или клеевых составов.

Ко второму, влажному способу, можно отнести напыляемые минеральные материалы, огнезащитные штукатурки, огнезащитные вспучивающиеся краски и составы, обетонирование и облицовка кирпичом.

Остановимся подробнее на трех группах, относящихся к влажному способу нанесения: вспучивающиеся (интумесцентные) краски, конструктивные огнезащитные составы и комбинированная конструктивная огнезащита. Среди них можно подобрать материалы для нанесения на различные виды металлоконструкций, для зданий и сооружений различной степени огнестойкости.

Важно, что довольно часто на одном объекте применяются несколько видов огнезащиты:

• На несущих конструкциях с требуемыми пределами огнестойкости R90 и выше и приведенной толщиной металла менее 5,8 мм - конструктивная огнезащита, такая как штукатурный состав или комбинированная система огнезащиты.

• Для конструкций с требуемыми пределами огнестойкости R15, R30, R45 (для всех сортаментов металлопроката) и R90 и выше для металлоконструкций с приведенной толщиной металла более 5,8 мм – вспучивающиеся краски, материал подбирается индивидуально под каждый объект в зависимости от среды, конструктивных особенностей и условий эксплуатации.

Рассмотрим возможные варианты огнезащиты на примере решений на основе составов ПЛАМКОР.

Преимущества решений ВМП на основе составов ПЛАМКОР:

• Высокая огнезащитная эффективность неоднократно подтверждённая испытаниями в пожарных лабораториях и испытательных центрах по заданию заказчиков: НИПИГАЗ, Газпром, Новатэк, Роснефть, Сбербанк и других;

• Высокие декоративные характеристики и сроки службы;

• Качественные высокотехнологичные огнезащитные материалы мирового уровня, совместимые с антикоррозионными грунтовками и эмалями;

• Готовые технические решения по огнезащите для объектов промышленного и гражданского назначения в любых климатических зонах;

• Полный комплекс услуг в соответствии с техническим заданием заказчика и требованиями норм пожарной безопасности. Осуществляется нанесение покрытий и инспекционный контроль, производство и поставка материалов сопровождаются бесплатным проектированием.



ВСПУЧИВАЮЩИЕСЯ (ИНТУМЕСЦЕНТНЫЕ) КРАСКИ

Покрытия на основе интумесцентных красок при высоких температурах вспучиваются, создавая пористый теплоизолирующий слой. Он защищает металл от преждевременного перегрева и в разы повышает предел огнестойкости металлоконструкций. Холдинг ВМП производит огнезащитные краски для защиты металлоконструкций внутри помещений и в открытой атмосфере, а также в условиях углеводородного пожара:

ПЛАМКОР-1 — водоразбавляемая винилацетатная краска. Нетоксичная, взрыво- и пожаробезопасная. Особо рекомендуется для нанесения в закрытых помещениях, в условиях действующего производства.
Огнезащитная эффективность покрытия:

• при приведённой толщине металла 3,4 мм и толщине покрытия 0,8 мм – 45 мин.;
• при приведённой толщине металла 3,4 мм и толщине покрытия 1,2 мм – 60 мин;
• при приведённой толщине металла 5,8 мм и толщине покрытия 1,5 мм – 90 мин.

ПЛАМКОР-2 — органоразбавляемая акриловая композиция. Допускает всесезонное нанесение (до -25 °С).

Огнезащитная эффективность покрытия:

• при приведенной толщине металла 3,4 мм и толщине покрытия 0,8 мм – 45 мин;
• при приведённой толщине металла 3,4 мм и толщине покрытия 1,25 мм – 60 мин;
• при приведенной толщине металла 5,8 мм и толщине покрытия 1,5 мм – 90 мин;
• при приведенной толщине металла 7,2 мм и толщине покрытия 2,1 мм – 120 мин.

ПЛАМКОР-3 — атмосферостойкая органоразбавляемая эпоксидная композиция. Рекомендуется для объектов, эксплуатирующихся в открытой атмосфере, агрессивных промышленных средах, приморском климате. Допускает нанесение при пониженных (до -5 °С) температурах.

Огнезащитная эффективность покрытия в условиях целлюлозного горения:

• при приведенной толщине металла 3,4 мм и толщине покрытия 2,2 мм – 45 мин;
• при приведенной толщине металла 3,4 мм и толщине покрытия 3,3 мм – 60 мин;
• при приведенной толщине металла 5,8 мм и толщине покрытия 4,1 мм – 90 мин;
• при приведенной толщине металла 7,2 мм и толщине покрытия 7,3 мм – 120 мин.



Огнезащитные составы ПЛАМКОР

ПЛАМКОР-5 — атмосферостойкая эпоксидная композиция, предназначенная для защиты металлоконструкций в условиях углеводородного пожара. Отличается высоким содержанием нелетучих веществ, позволяет получать толстослойное покрытие с высокими огнезащитными свойствами. Допускает нанесение при пониженных (до -5 °С) температурах.

Огнезащитная эффективность покрытия в условиях углеводородного горения:

• при приведенной толщине металла 3,4 мм и толщине покрытия 3,55 мм – 45 мин;
• при приведенной толщине металла 3,4 мм и толщине покрытия 6,08 мм – 60 мин;
• при приведенной толщине металла 5,8 мм и толщине покрытия 15,0 мм – 90 мин.



Огнезащитное покрытие вспучивающегося типа «до» и «после» воздействия огня

КОНСТРУКТИВНАЯ ОГНЕЗАЩИТА

Принцип действия конструктивного огнезащитного материала заключается в образовании на металлоконструкции надежного барьера, продлевающего время достижения критической температуры в 500 0С. Применяется для металлических конструкций с низкой приведенной толщиной металла внутри помещений с неагрессивной и слабоагрессивной средами на объектах I и II степени огнестойкости. Для устройства конструктивной огнезащиты идеально подойдет состав ПЛАМКОР 4, представляющий собой сухую смесь на основе портландцемента, вспученного вермикулита и реологических добавок.

Огнезащитная эффективность покрытия в условиях целлюлозного горения:

• при приведенной толщине металла 3,4 мм и толщине покрытия 14,0 мм – 150 мин;
• при приведенной толщине металла 3,4 мм и толщине покрытия 45,0 мм – 240 мин;
• при приведенной толщине металла 10,0 мм и толщине покрытия 25,0 мм – 240 мин;
• при приведенной толщине металла 12,0 мм и толщине покрытия 4,0 мм – 90 мин.

Узнать подробно об особенностях применения таких составов Вы можете из нашей статьи.

КОМБИНИРОВАННАЯ КОНСТРУКТИВНАЯ ЗАЩИТА

Принцип действия комбинированной конструктивной огнезащиты заключается в образовании на поверхности металла плотного термостойкого слоя с защитным вспучивающимся покрытием, который препятствуют росту температуры стальных несущих элементов при интенсивном нагреве. Комбинированная конструктивная огнезащита состоит из теплоизоляционной эпоксидной композиции с высоким объемным сухим остатком ПЛАМКОР-6 и тонкослойного вспучивающегося покрытия серии ПЛАМКОР. Нанесение теплоизоляционной композиции возможно при пониженных температурах (до - 50С). Покрытие представляет собой синтактическую пену. Данная огнезащитная система применяется в гражданском и промышленном строительстве для защиты несущих металлоконструкций внутри помещений и в открытой атмосфере.

Огнезащитная эффективность покрытия в условиях целлюлозного горения:

• при приведенной толщине металла 3,4 мм и толщине покрытия 5,0 мм – 90 мин;
• при приведенной толщине металла 3,4 мм и толщине покрытия 9,3 мм – 120 мин.

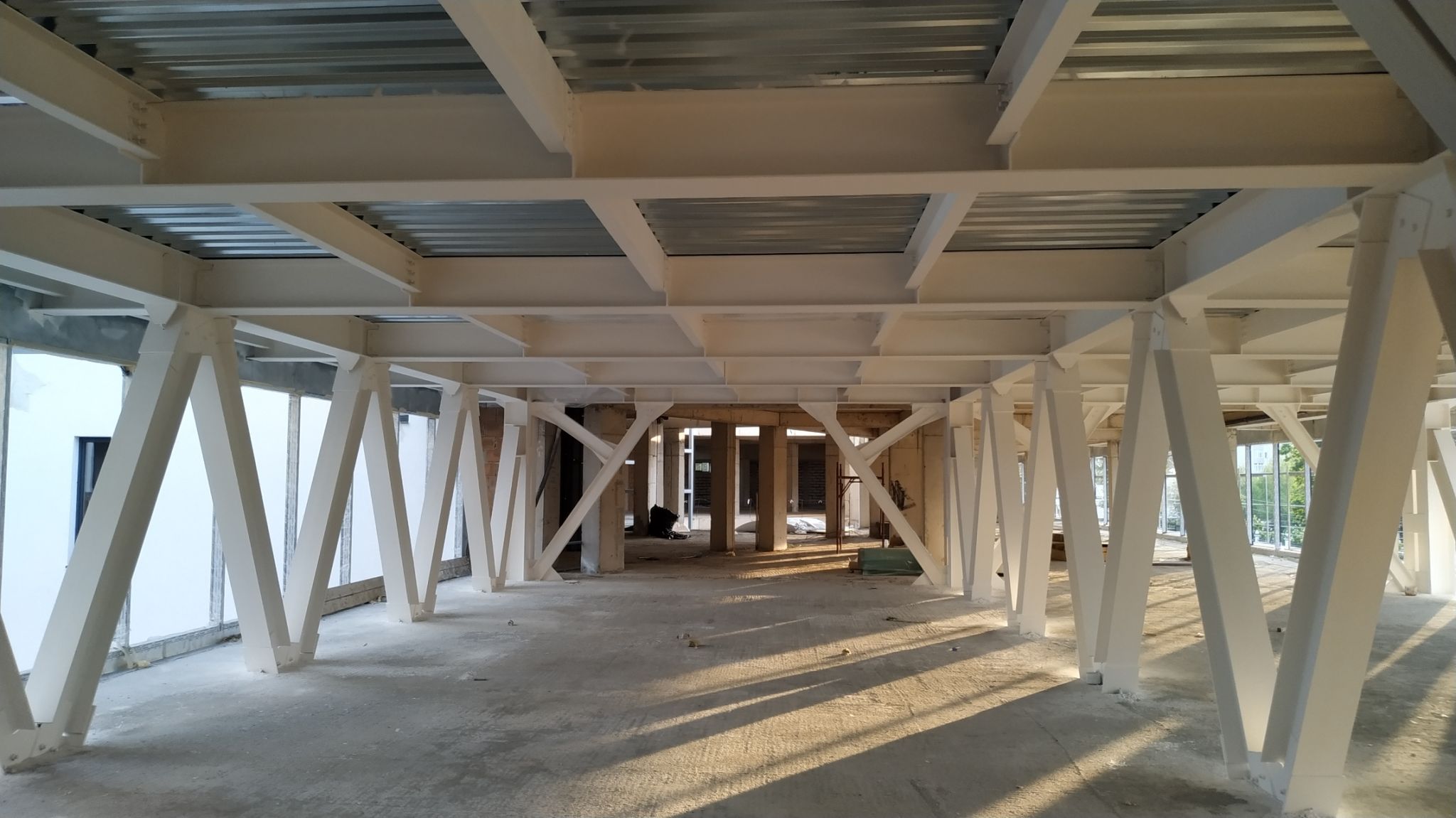

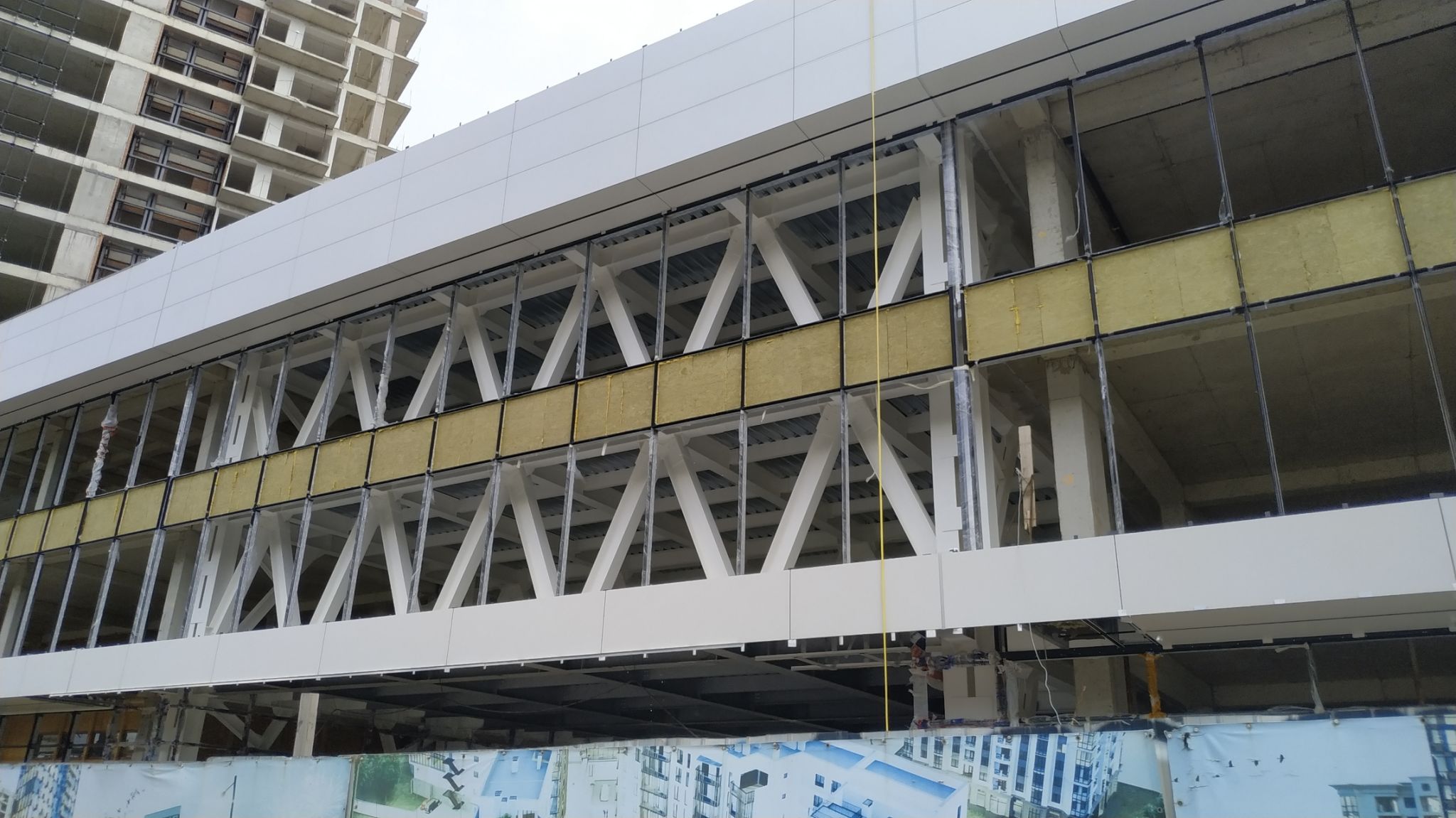

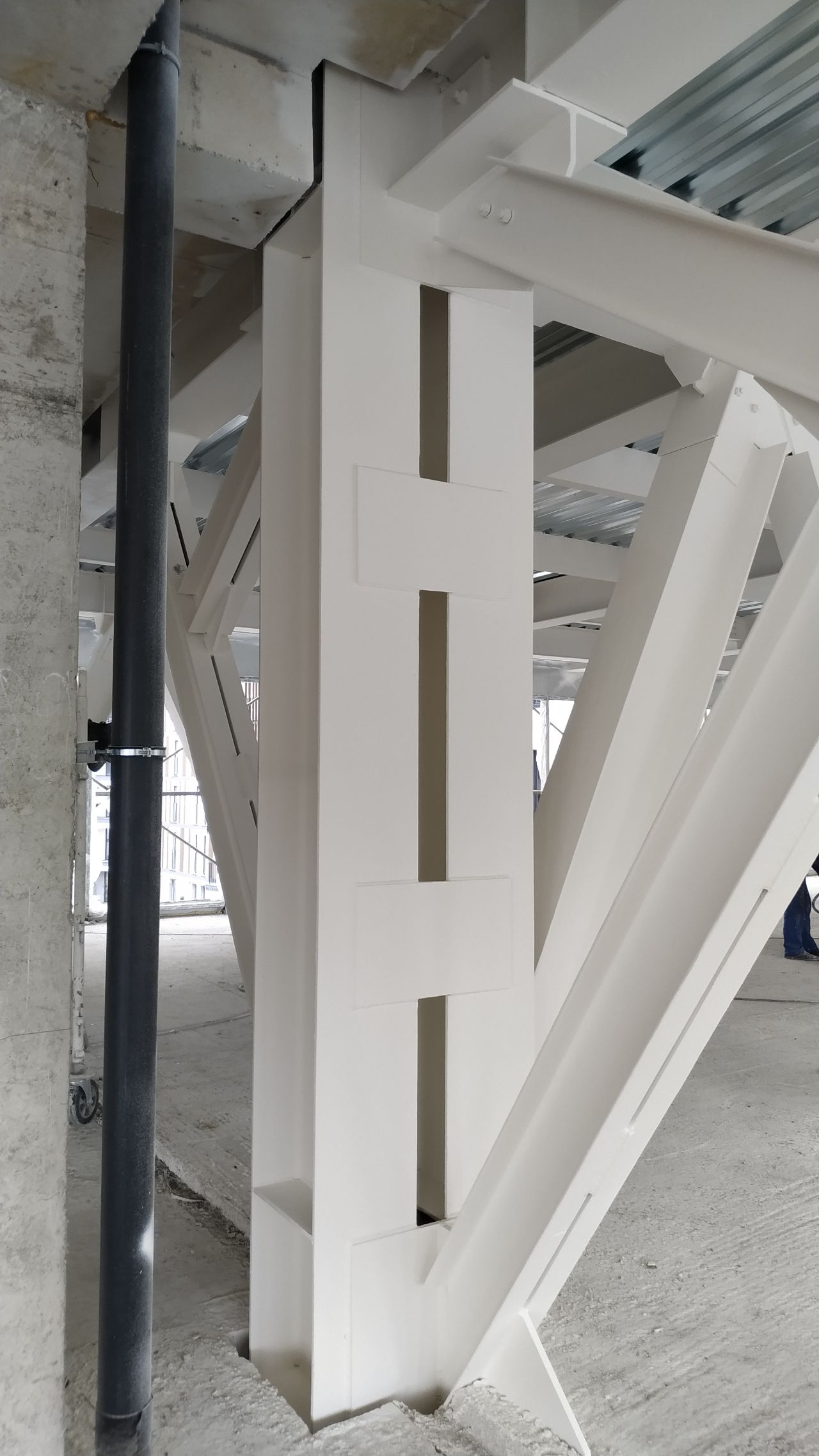

Материалы ПЛАМКОР обеспечивают огнезащиту металлоконструкций торгово-развлекательного центра «VEER mall» в Екатеринбурге. На объекте применялись интумесцентая краска ПЛАМКОР-2 и конструктивный состав ПЛАМКОР-4.

Выше было отмечено о применении на объекте нескольких видов огнезащиты. Решения на основе материалов ПЛАМКОР позволят комплексно решить разные задачи по огнезащите объекта. Для несущих конструкций с требуемыми пределами огнестойкости R90 и выше и приведенной толщиной металла менее 5,8 мм подойдет конструктивная огнезащита в виде штукатурного состава ПЛАМКОР-4 или комбинированная система ПЛАМКОР-6 + ПЛАМКОР-2 или ПЛАМКОР-6 + ПЛАМКОР-3. Для конструкций с требуемыми пределами огнестойкости R15, R30, R45 (для всех сортаментов металлопроката) и R90 и выше для металлоконструкций с приведенной толщиной металла более 5,8 мм подойдут вспучивающиеся краски ПЛАМКОР-1, ПЛАМКОР-2, ПЛАМКОР-3, ПЛАМКОР-5. При этом материал нужно подбирать индивидуально под каждый объект в зависимости от среды, конструктивных особенностей и условий эксплуатации.

Компания RI TRADING SOLUTIONS SRL (RITS) выполняет полный комплекс услуг в соответствии с техническим заданием заказчика и требованиями норм пожарной безопасности. Специалисты компании помогут с выбором огнезащиты, подготовкой проектной документации, получением необходимых разрешительных документов, с выполнением огнезащитных работ, обеспечат технологическое сопровождение работ на строительной площадке.
За годы работы накоплен богатый опыт применения материалов ПЛАМКОР на объектах различной сложности.
